INSTRUMEN PENGUKURAN

STANDAR KOMPETENSI

Menerapkan Konsep Besaran Fisika dan Pengukurannya

KOMPETENSI DASAR

Memahami hakikat fisika dan prinsip-prinsip pengukuran (ketepatan, ketelitian, dan aturan angka penting)

BAB I BERISI:

•       Instrument pengukuran (Panjang, Massa dan Waktu)
•       Alat ukur panjang ( Mistar, Jangka sorong, dan Mikrometer sekrup)
•       Alat ukur Massa (Neraca)
•       Alat ukur waktu (stopwatch)
•       Macam-macam kesalahan dalam pengukuran
•       Melaporkan hasil pengukuran

A.  Instrumen Pengukuran

1.   ALAT UKUR PANJANG

a.   MISTAR

Pada umumnya mistar memiliki spesifikasi Sebagai berikut :

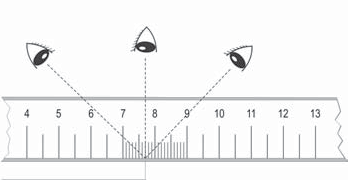

Gambar 1 Mistar

•  Sekala Terkecil = 1 mm = 0,1 cm
•           Ketelitian Pengukuran (Ketidakpastian)

= 1/2 x Sekala Terkecil

= 1/2 x 0,1 cm = 0,05 cm

b.   JANGKA SORONG

Pada umumnya jangka sorong memiliki spesifikasi Sebagai berikut :

Gambar 2. Jangka Sorong

• Terdiri dari dua bagian yaitu rahang tetap rahang geser
• Skala yang terdapat pada rahang tetap di sebut sekala utama dengan sekala terkecil mm
• Skala yang terdapat pada rahang geser di sebut sekala nonius dengan sekala terkecil 0,1 mm
• Sekala Terkecil = 0,1 mm = 0,01 cm
•           Ketelitian Pengukuran (Ketidakpastian)

= 1/2 x Sekala Terkecil= 1/2 x 0,01 cm = 0,005 cm

• Jangka sorong dapat digunakan untuk mengukur diameter luar, diameter dalam, kedalaman tabung, dll

c.   MIKROMETER SEKRUP

Pada umumnya mikrometer sekrup memiliki spesifikasi Sebagai berikut:

Gambar 3. Mikrometer Sekrup

BESARAN DAN SATUAN

STANDAR KOMPETENSI

Menerapkan Konsep Besaran Fisika dan Pengukurannya

KOMPETENSI DASAR

Memahami hakikat fisika dan prinsip-prinsip pengukuran (ketepatan, ketelitian, dan aturan angka penting)

BAGIAN I BERISI:

      Besaran dan Satuan

      jenis besaran berdasarkan satuannya (Besaran Pokok dan Besaran Turunan)

      jenis besaran berdasarkan ada tidaknya arah (Besaran Pokok dan Besaran Turunan)

Lets Go,,,......!!!!

A. Pengertian Besaran dan Satuan

Besaran adalah segala sesuatu yang mempunyai nilai, yang dapat dinyatakan dengan angka-angka. Pada umumnya setiap besaran memiliki satuan.

Satuan adalah sesuatu yang digunakan untuk membandingkan atau mengukur besaran.

Contoh Soal:

Tentukan Besaran, nilai dan satuan dari kasus di bawah ini.

1.    Panjang meja 1 m ( meter )

2.    Massa beras 2 kg ( kilogaram )

3.    Luas tanah pak lurah adalah 100  (meter kuadrat)

Jawab:

No	Pengukuran	Besaran	Nilai	Satuan
1.	Panjang meja	Panjang	1	Meter ( m )
2.	Massa beras	Massa	2	Kilogram ( Kg )
3.	Luas tanah	Luas	100	Meter Kuadrat ( )

Latihan Soal:
